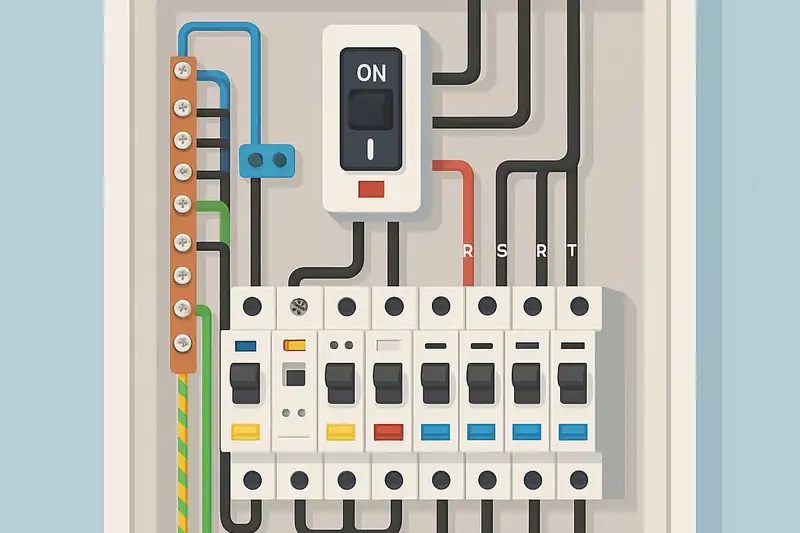

El tablero eléctrico domiciliario es el corazón del sistema eléctrico de tu hogar. Este componente esencial distribuye la energía eléctrica de manera segura y controlada a todos los circuitos de la casa. Su correcta instalación y mantenimiento no solo garantiza el funcionamiento óptimo de tus electrodomésticos, sino que también protege a tu familia de accidentes eléctricos graves.
⚠️ Importante: La instalación y modificación de tableros eléctricos debe ser realizada exclusivamente por un profesional con certificación SEC. Solo un técnico habilitado puede garantizar el cumplimiento de normativas y la seguridad de tu instalación.
Componentes Esenciales del Tablero Eléctrico
Interruptor General o Principal
El interruptor general es el dispositivo que controla toda la alimentación eléctrica de la vivienda. Este componente permite cortar completamente el suministro eléctrico en caso de emergencia o mantenimiento.
Características principales:
- Capacidad nominal según la potencia contratada
- Protección contra sobrecargas
- Accionamiento manual para corte total
- Cumplimiento con normativa NCh 4/2003
Interruptor Diferencial (ID)
El interruptor diferencial es un dispositivo de protección vital que detecta fugas de corriente hacia tierra. Su función principal es prevenir electrocuciones y proteger contra incendios causados por fallas de aislamiento.
Especificaciones técnicas:
- Sensibilidad estándar: 30 mA para circuitos domiciliarios
- Tiempo de disparo: ≤ 30 ms
- Capacidad de corriente según circuito protegido
- Botón de prueba mensual obligatorio
Interruptores Termomagnéticos
Los interruptores termomagnéticos protegen cada circuito individual contra:
- Sobrecargas: Consumo excesivo prolongado
- Cortocircuitos: Contacto directo entre conductores
Curvas de disparo comunes:
- Curva B: Circuitos resistivos (iluminación, calefacción)
- Curva C: Circuitos mixtos (enchufes generales)
- Curva D: Cargas inductivas (motores, transformadores)
Barra de Neutro y Tierra
Estas barras metálicas distribuyen las conexiones de:
- Neutro: Retorno de corriente al transformador
- Tierra: Protección mediante descarga a tierra
Proceso de Instalación Profesional
🔧 Advertencia de Seguridad: La instalación debe ser realizada exclusivamente por técnicos con licencia SEC. Trabajar con electricidad sin la certificación adecuada es peligroso e ilegal en Chile.
Paso 1: Planificación y Diseño Técnico
Cálculo de Potencia Instalada
El dimensionamiento correcto requiere calcular:
- Potencia total de iluminación
- Potencia de enchufes por ambiente
- Cargas especiales (aire acondicionado, calefón eléctrico)
- Factor de simultaneidad aplicable
Distribución de Circuitos
La normativa chilena establece circuitos mínimos:
- Iluminación general: 10A por circuito
- Enchufes dormitorios: 16A por circuito
- Enchufes cocina: 20A (circuito exclusivo)
- Baño: 16A con protección diferencial obligatoria
Paso 2: Selección de Componentes
Criterios de Selección
- Corriente nominal según carga del circuito
- Poder de corte adecuado para la instalación
- Certificación SEC vigente
- Compatibilidad con sistema existente
Paso 3: Instalación y Conexionado
El proceso incluye:
- Montaje del gabinete metálico
- Instalación de barras principales
- Conexión de interruptores según esquema
- Verificación de continuidad y aislamiento
- Pruebas funcionales completas
Mantenimiento Preventivo del Tablero
Inspección Visual Mensual
Elementos a verificar:
- Estado de conexiones visibles
- Ausencia de recalentamiento (decoloración)
- Funcionamiento del botón de prueba del diferencial
- Limpieza general del gabinete
🔧 ¿Detectaste algún problema? No intentes repararlo tú mismo. Busca un electricista certificado en tu zona para una revisión profesional inmediata.
Señales de Alerta Críticas
Contacta inmediatamente a un profesional si observas:
- Chispas al accionar interruptores
- Olor a quemado o plástico derretido
- Interruptores que se disparan frecuentemente
- Cables con aislamiento deteriorado
- Zumbidos o ruidos anormales
Normativas SEC y Certificaciones Obligatorias
NCh 4/2003 - Instalaciones Eléctricas de Baja Tensión
Esta norma chilena establece los requisitos mínimos para:
- Diseño de instalaciones eléctricas residenciales
- Selección y coordinación de protecciones
- Métodos de instalación y conexionado
- Verificaciones y ensayos obligatorios
Certificación TE1
La certificación TE1 es obligatoria para:
- Instalaciones nuevas
- Modificaciones significativas
- Ampliaciones de potencia
- Cambio de medidor
📋 ¿Necesitas certificar tu instalación? Encuentra profesionales habilitados en tu región. Solo ellos pueden emitir la certificación TE1 requerida por las empresas eléctricas.
Marcas y Fabricantes Recomendados
Gama Premium
- Schneider Electric: Tecnología francesa, alta confiabilidad
- ABB: Innovación suiza, productos robustos
- Siemens: Ingeniería alemana, durabilidad comprobada
Gama Media-Alta
- General Electric: Calidad americana, amplia disponibilidad
- Legrand: Especialista en instalaciones eléctricas
- Hager: Tecnología europea, diseño compacto
Consideraciones de Compra
- Certificación SEC vigente
- Disponibilidad de repuestos
- Soporte técnico local
- Garantía del fabricante
💰 ¿Necesitas cotizar tu proyecto? Solicita presupuestos de especialistas certificados en tu zona. Compara opciones y elige al profesional que mejor se adapte a tus necesidades.
Preguntas Frecuentes sobre Tableros Eléctricos
¿Cada cuánto debo revisar mi tablero eléctrico?
Se recomienda una inspección visual mensual y una revisión técnica profesional anual. El botón de prueba del diferencial debe probarse mensualmente.
¿Qué hacer si salta el interruptor diferencial?
- Desconecta todos los artefactos del circuito afectado
- Intenta rearmarlo
- Si salta sin carga, llama a un técnico especializado
- Si funciona, conecta artefactos uno por uno
¿Es normal que el tablero esté tibio?
Un ligero calentamiento es normal durante alta demanda. Si está caliente al tacto o hay olor a quemado, desconecta inmediatamente y llama a un profesional.
¿Puedo agregar circuitos a mi tablero actual?
Depende del espacio disponible y la capacidad del interruptor principal. Un instalador certificado debe evaluar la factibilidad técnica y legal.
¿Qué significa la numeración de los interruptores?
Los números indican la corriente nominal en amperes. Por ejemplo: 10A para iluminación, 16A para enchufes, 20A para cargas especiales.
Innovaciones Tecnológicas en Tableros Eléctricos
Tableros Inteligentes
Los sistemas modernos incorporan:
- Monitoreo de consumo en tiempo real
- Alertas automáticas por WhatsApp/email
- Control remoto via smartphone
- Análisis de eficiencia energética
Protecciones Avanzadas
- Reconectadores automáticos: Restablecimiento tras fallas temporales
- Protección contra rayos: Descargadores de sobretensión
- Detección de arco eléctrico: Prevención de incendios
Conclusión
El tablero eléctrico domiciliario es mucho más que una simple caja con interruptores: es el guardián silencioso que protege tu hogar las 24 horas del día. Su correcta instalación, mantenimiento y certificación no son opcionales, sino requisitos fundamentales para la seguridad de tu familia.
⚡ Recuerda: En electricidad, la seguridad no es negociable. Invierte en profesionales certificados y componentes de calidad. No pongas en riesgo la seguridad de tu familia al azar. Contacta especialistas eléctricos habilitados en tu región y solicita una evaluación profesional de tu tablero eléctrico.
Recuerda: En electricidad, la seguridad no es negociable. Invierte en profesionales certificados y componentes de calidad.
